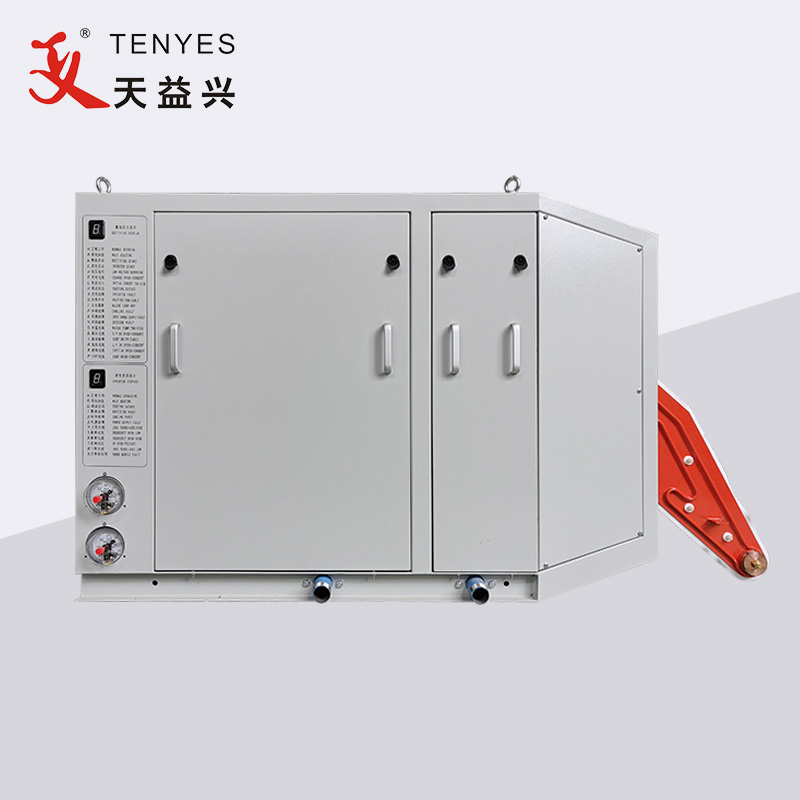

100KW катуу мамлекеттик жогорку жыштык компакт түтүк ширетүүчү

Жабдуулардын аталышы: 100KW катуу абалдагы жогорку жыштыктагы компакттуу түтүктөрдү ширетүүчү

Жабдуулардын мүнөздөмөлөрү: GGPY100KW

Компоненттери: негизги шкаф, операциялык консол, муздатуу системасы

Жабдууларды колдонуу: негизинен кадимки көмүртек болоттон, дат баспас болоттон, алюминийден жана башка түстүү металл түтүктөрдү ширетүүдө колдонулат.

Өзгөчөлүктөрү:

1. Жогорку кубаттуулук фактору: Power фактору ≥ 0,95, бул жабдуулар үчүн кошумча реактивдүү кубаттуулукту компенсациялоочу жабдуу талап кылынбайт.

2. Энергияны үнөмдөө жана жогорку натыйжалуулук: Кадимки жогорку жыштыктагы изоляциялык ылдый түшүрүүчү трансформатор алынып салынгандыктан, байланыш линиясы кыйла азаят, ошондуктан реактивдүү электр энергиясын жоготуу азаят. Сыноолор көрсөткөндөй, бардыгы бир машина кадимки катуу абалдагы жогорку жыштыкка салыштырмалуу 30% га жакын үнөмдөйт.

3. Чыгаруу кубаттуулугу туруктуу: чыгуучу толкундун коэффициенти кичинекей, ширетилген болот түтүктүн бурчтары аз, ширетүүчү тигиш бир калыпта, финиш жогорку жана ширетүүчү сапаты жакшы.

4. Чакан өлчөмү, жеңил салмагы, жөнөкөйлөштүрүлгөн байланыш, толук коргоо, ката чынжыр коргоо убактысы ≤10us, ыңгайлуу мүчүлүштүктөрдү оңдоо жана тейлөө, жана ишенимдүү жабдуулар.

Колдонуу чөйрөсү:

①　Болат түтүктүн диаметри φ 7- φ 12

②　Тастык болоттун дубалынын калыңдыгы 0,2-1мм

③　Ширтүү ыкмасы: индукциялык ширетүү

④　Ширтүү ылдамдыгы: 60-130 М/мин

Иштетүү параметрлери:

① Номиналдуу кубаттуулугу: 100KW

② Номиналдуу туруктуу чыңалуу: 250V

③ Номиналдуу туруктуу ток: 450A

④ Номиналдуу жыштык: 600KHZ

⑤ Жалпы натыйжалуулук: ≥ 85%

⑥ Чыгуу жогорку жыштык күчү: ≥ 100kW

Электр менен камсыздоо талаптары:

① Электр менен камсыздоо формасы: үч фазалуу төрт зым электр жыштыгы AC, линия чыңалуу 380 ± 5%,

② Электр энергиясы менен камсыздоо кубаттуулугу: 100кВАдан ашык.

③ Кубат фактору: ≥ 0,85

④ Электр менен жабдуу кабели: пластик жез зым ≥ 75мм²фазасына, жер зымы ≥ 30мм²

100KW катуу абалдагы жогорку жыштыктагы компакттуу түтүк ширеткичи, ал түзөткүчтү жана инверторду камтыйт.

түзөткүч бөлүгү: ал үч фазалуу 380V AC түзөткүчтү чыңалууну жөнгө салгандан кийин 0-250V жөнгө салынуучу туруктуу токко өзгөртүү үчүн колдонулат, андыктан кийинчерээк инвертор бирдигинин керектөөлөрүн канааттандырат. Үч фазалуу түзөтүүчү көпүрө, заряддоо конденсатору, IGBT көпүрөсү, тегиздөөчү реактор, чыпкалоочу аппарат, башкаруу жана коргоо схемасы жана дисплей инструментинде курулган.

Түзөткүч башкаруу схемасынын мүнөздөмөлөрү: ал бир чип микрокомпьютери (mcs89c51) жана чоң масштабдуу санариптик интегралдык микросхема менен башкарылат, жогорку башкаруу тактыгы, тез жооп берүү жана ачык абалдын дисплейи.

Программаны коргоо режими: жогорку ашыкча ток (9), аз ашыкча ток (8), тышкы ката (4), кирүүчү электр менен камсыздоонун катасы (фазалык жоготуу, ашыкча чыңалуу, төмөн чыңалуу, үч фазалуу чыңалуудагы олуттуу дисбаланс, дисплей 3), муздаткыч суунун катасы (2), туура эмес чыңалуу менен токтун катышы (L), инвертордун катасы (Y).

Аппараттык коргоо: негизги өчүрүү коргоо, каршылык сыйымдуулугу жутуу, каршылык коргоо (чагылган коргоо), тез эрүү коргоо.

inverter бөлүгү: ширетүүчү түтүктөрдүн муктаждыктарын канааттандыруу үчүн түзөтүүчү шкаф тарабынан жөнөтүлгөн 0-250 DC агымын жүздөгөн кГц жогорку жыштыктагы токко айлантыңыз.

Инвертордук шкаф төмөнкү бөлүктөрдөн турат: энергия блогу, каналдын конденсатору, агып чыгуу реактивасы, башкаруу схемасы, муздаткыч кондиционер ж.б.
