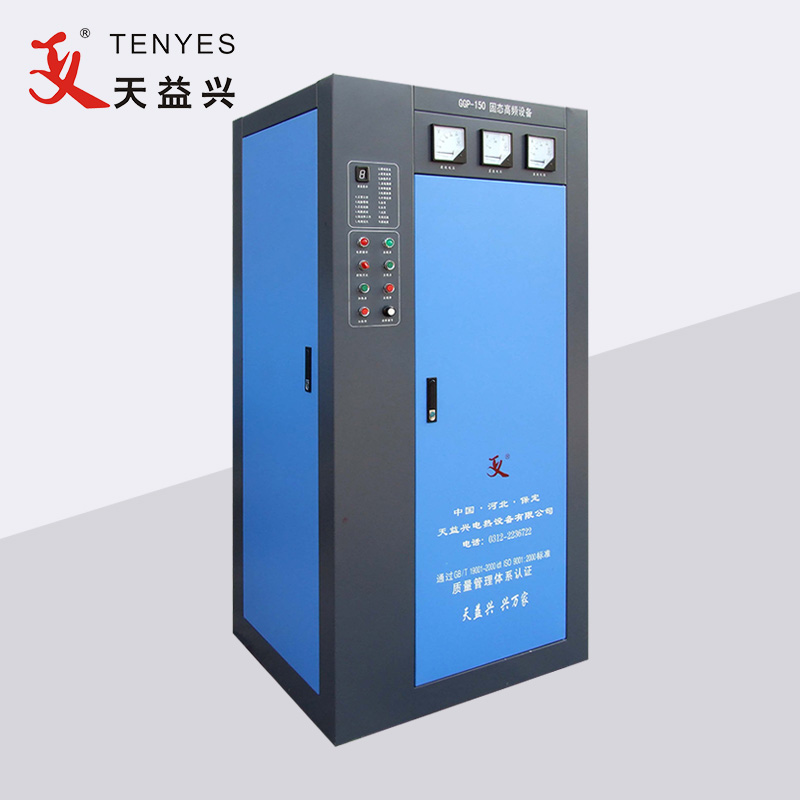

150KW Жогорку жыштык түтүк ширетүүчү машина

Эфиопияга 150KW Жогорку жыштыктагы түтүктөрдү ширетүүчү машина экспорттоо

150KW Жогорку Frequency түтүк ширетүүчү машина экспорт Камбоджа

150KW Жогорку жыштыктагы түтүктөрдү ширетүүчү машинанын техникалык параметрлери

Номиналдуу чыгаруу кубаттуулугу: 150kW

Ширетүү режими: индукциялык түрү

Номиналдуу туруктуу чыңалуу: 240V

Номиналдуу туруктуу ток: 750A

Номиналдуу жыштык: 400KHZ

бүт натыйжалуулугу: η≥85%

Электр менен камсыздоо чыңалуусу: 3 фазалуу 380V/50Hz (жабдуу 380V±5% чыңалууда иштей алат)

Энергияны бөлүштүрүү кубаттуулугу: ≥200kVA

Кубат фактору: ≥0,85

Электр менен жабдуу кабели: пластик капталган жез кабелинин ар бир фазасы ≥150мм², жер зымы≥75мм²

Инвертор чыгаруучу шкаф

Болот түтүк/труба ширетүүчү жогорку жыштыктагы электр менен камсыздоо, IRFP460 жана америкалык IR корпорациясынын жана Германиянын IXYS корпорациясынын DSEI60-06P тез калыбына келтирүүчү диоду электр энергиясын конвертордун негизги кубаттуулугу катары колдонулат. Бир катмарлуу электр модулунун чыгаруу кубаттуулугу 50KW ашык, 150KW Жогорку жыштыктагы түтүктөрдү ширетүүчү машина 3 катмарлуу электр модулун (150KWдан айырмаланып) бүт машинага параллелдүү кабыл алат. Номиналдуу жумушчу жыштыгы 350 KHz. бүт машина максималдуу чыгаруу кубаттуулугу 150 KW көп болушу мүмкүн. Ошол эле электр модулдары бири-бирин алмаштыра алат.

Башкаруу схемасы микрокомпьютерди өзөк катары кабыл алат жана башка перифериялык түзүлүштөрдү конфигурациялайт. Бардык башкаруу компоненттери эки тактага бириктирилген (бири түзөткүч, экинчиси инвертор). Компьютердик программалык камсыздоонун жана жабдыктын чоң функциясын толук ойноонун негизинде, түзөткүчтү жана инверторду эң жакшы тууралоо жана оригиналдуу жогорку жыштыктагы вакуумдук түтүк жабдуулары менен салыштырганда, ал төмөнкү артыкчылыктарга ээ:

Ширетилген түтүктүн сапаты жакшы: Салыштыруу көрсөткөндөй, ширетүүчү бөлүктүн туурасы жана жылытышы бирдей жана ширетүүчү бурчтар аз.

Энергияны үнөмдөө: Сыноолор көрсөткөндөй, бул аппарат электр энергиясын 30% ашык үнөмдөйт, ошол эле иштөө шарттарында ошол эле мүнөздөмөдөгү башка вакуумдук түтүк аппараттары менен салыштырганда.

Сууну үнөмдөө: диссипация аз болгондуктан, ал өтө көп сууну талап кылбайт, ошондуктан сууну керектөө ошол эле спецификациядагы электрондук түтүккө караганда 50% га азыраак.

Кичинекей көлөмдүү, жеңил салмактуу: Негизги кубаттуулук түзүлүштөрү (MOSFET, сыйымдуулук, ж.б.) баары кичинекей болгондуктан, жиптин чыңалуусун жөнгө салгыч, дал келген катушка, тор бак, ширетүүчү трансформатор ж.б.у.с. жок. кошумча, ал төмөн жумушчу чыңалуу жана жогорку таңгак тыгыздыгы бар, жана анын жалпы көлөмү ошол эле мүнөздөмөсү башка түтүк жабдуулар караганда 50% азыраак.

Оңой иштөө: Ал ачык болгондо дароо жеткиликтүү болот жана дароо токтоп калышы мүмкүн. Электрондук түтүктө аны алдын ала ысытуунун жана ал токтогондон кийин дагы муздатуунун кереги жок.

Коопсуз иштетүү: Электрондук түтүк жогорку чыңалуудагы түзмөктөргө таандык. Ал иштегенде он миң вольт жогорку басым бар. Бирок, MOSFET төмөнкү чыңалуу түзүмү жана параллелдүү резонанс режиминде иштейт (айрым өндүрүүчүлөрдүн сериялык резонанстарынан айырмаланып), анын эң жогорку чыңалуусу болгону бир нече жүз вольт жана жалпысынан жеке жаракат алып келбейт.

ыңгайлуу тейлөө: так бузулуу дисплей.

Жогорудагы моделдер номиналдык 150KW, жыштыгы 400KHZ катуу абалдагы жогорку жыштыкты колдонсо болот.
