Кытайдагы TENYES компаниясы бардык боорукер кардарлар үчүн новатордук, ишенимдүү жана натыйжалуу ширетүү чечимдерин камсыз кылууга умтулат. 200KW Жогорку жыштыктагы түтүктөрдү ширетүү машинасы кардарлар үчүн оптималдуу аткарууну, жогорку ширетүү ылдамдыгын жана энергияны үнөмдөөчү мүмкүнчүлүктөрдү камсыз кылган колдонуучуга ыңгайлуу интерфейске ээ. 200 кВт жогорку жыштыктагы түтүктөрдү ширетүүчү машинанын түзөткүч шкафы үч фазалуу тиристор менен башкарылуучу түзөткүч көпүрөнү камтыйт, ал тиристорлорду α түзөтүү бурчун тууралоо жана ошону менен электр менен жабдуунун чыгыш күчүн башкаруу үчүн колдонот. Чыпкаланган DC чыңалуу андан кийин жогорку жыштыктагы инверторго кирет, чыгыш резонанстык чынжырга кирген бир фазалуу жогорку жыштыктагы күч. Жогорку жыштыктагы энергия болот түтүктү ширетүүнү аяктап, дал келүү жана жөнгө салуу механизми аркылуу жүккө жеткирилет.
I.Equipment Колдонуу: болот түтүк ширетүү

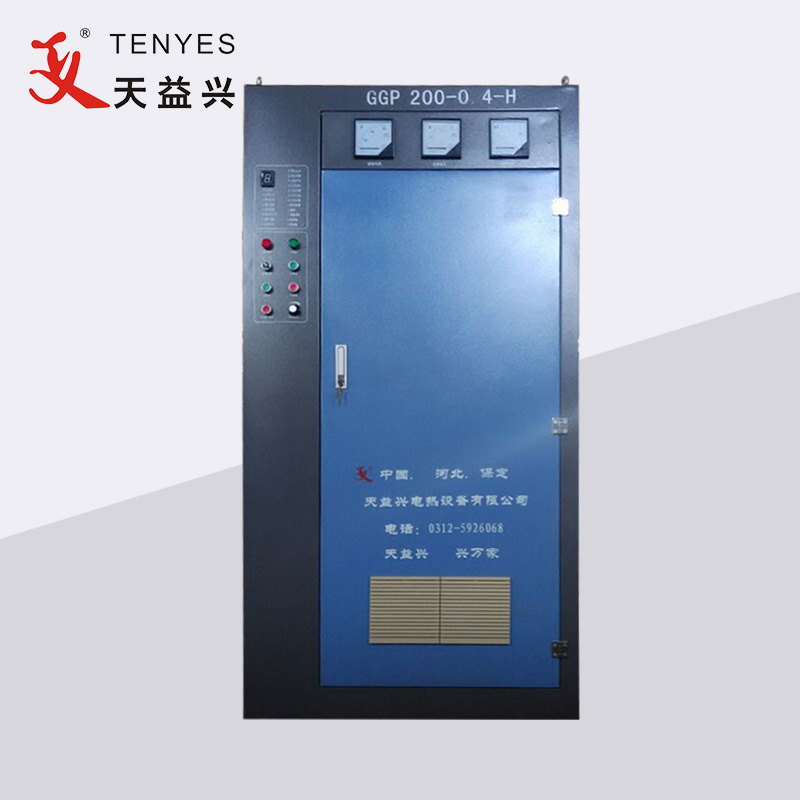

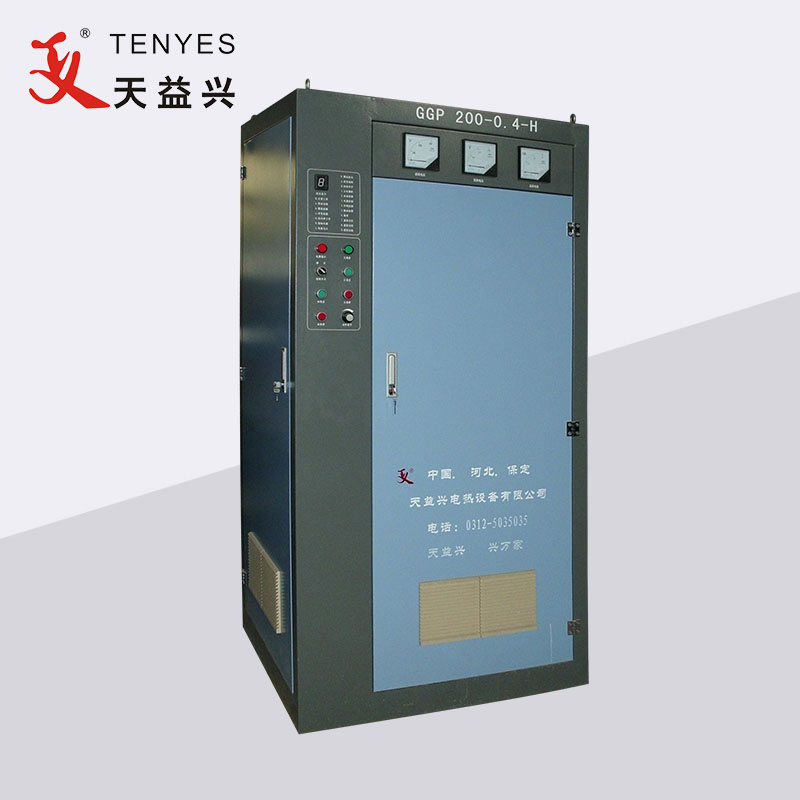

II.Жабдуулардын аталышы жана модели: катуу абалдагы жогорку жыштыктагы ширетүүчү, GGP200-0.35-H
III. Катуу мамлекеттик жогорку жыштыктагы ширетүүчү төмөнкү жабдууларды камтыйт:
Түзөтүүчү шкаф
Инвертордук шкаф
Борбордук башкаруу консолу
Төмендетүүчү трансформатор
DC диск шкафы
Суу-суу муздатуу системасы
Үч өлчөмдүү жөндөө кашаа
байланыш ширетүү башчысы
IV. Жабдуулардын техникалык параметрлери
A) 200 кВт жогорку жыштыктагы түтүктөрдү ширетүүчү машинаны колдонуу
Болот түтүк диаметри: φ35-φ76mm
Steel тилкеси дубалдын калыңдыгы: 1,5-3,25 мм
Ширетүү режими: байланыш түрү
Ширетүү ылдамдыгы: 60-100м
B) 200KW Жогорку жыштыктагы түтүктөрдү ширетүүчү машинанын иштөө параметрлери
Номиналдуу кубаттуулугу: 200KW
Номиналдуу туруктуу чыңалуу: 240V
Номиналдуу туруктуу ток: 1000A
Номиналдуу жыштык: 350KHZ
Натыйжалуулугу: ≥85%
Чыгуу Жогорку Frequency күчү: ≥200KW
C) 200KW Жогорку жыштыктагы түтүктөрдү ширетүүчү машинанын энергия менен камсыздоо талаптары
Электр менен камсыздоо түрү: үч фазалуу төрт зым системасы электр жыштыгы өзгөрмө ток,
чыңалуу 380V±5%
Электр бөлүштүрүү кубаттуулугу: 250KVA жогору
Кубат фактору: ≥0,85
Электр менен камсыздоо кабели: пластик менен капталган жез зым, ар бир фаза≥200мм2жер зымы≥ 95мм2
