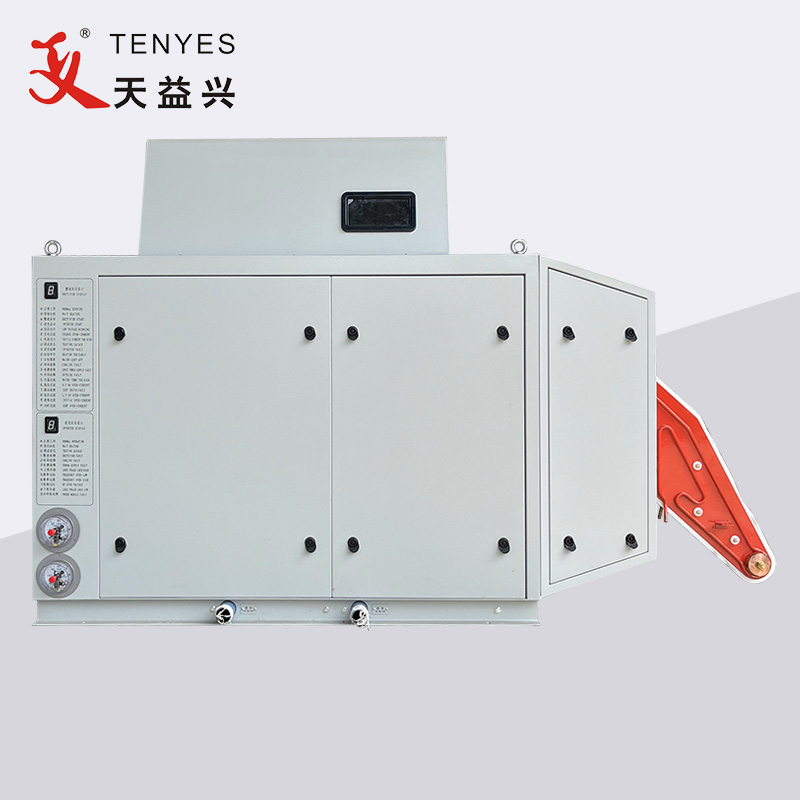

300KW катуу мамлекеттик жогорку жыштык компакт түтүк ширетүүчү

TENYES – бул катуу абалдагы жогорку жыштыктагы түтүктөрдү ширетүүчү жабдууларды, анын ичинде 300KW катуу абалдагы жогорку жыштыктагы компакттуу түтүк ширетүүчүсүн өндүрүү боюнча белгилүү репутацияга ээ болгон Кытай компаниясы. TENYES 300KW катуу абалдагы жогорку жыштыктагы компакттуу түтүктөрдү ширетүүчү - бул өнүккөн дизайн, технологиялык өзгөчөлүктөрү, ишенимдүү ширетүүчү жабдуулар. 300KW катуу абалдагы жогорку жыштыктагы компакт түтүк ширетүүчүсү Санариптик башкаруу түзүүчү шкафын кабыл алат жана ширетүүчүнүн кубаттуулук факторун жогорулатуу үчүн PWM коммутациялык электр менен жабдууну кабыл алат, ал эми DC инвертордун жумушчу талаптарын канааттандыруу үчүн чыпка катары жалпак толкун реактивдүүлүгүн колдонот. ширетүүчүнүн чыгыш чыңалуу толкунун азайтуу жана толкун коэффициентинин индексин жакшыртуу.

Сурамжылоо жөнөтүү

Продукт Description

Техникалык параметрлер

Модел	GGP300-0.3-H
Колдонмо	Ширетүүчү көмүртек болот, цинктелген болот тилкеси, дат баспас темир, алюминий жана башка материалдар, дубалдын калыңдыгы 0,5-1,5 мм диапазону. Ширетүүчү (тегерек түтүк, төрт бурчтуу түтүк, атайын формадагы түтүк, курама түтүк) ж.б. Ширетуунун ылдамдыгы минутасына 60—130 метр.
Орой өлчөмү	2435мм900мм1800мм(LWH)
Ширетүү режими	индукция түрү
Rated Output кубаттуулугу	300кВт
Номиналдуу DC чыңалуу	240V
Номиналдуу туруктуу ток	1500A
Номиналдуу жыштык	300KHZ
Бардык натыйжалуулук	η≥90%
Ripple фактору	＜1%
Электр энергиясын бөлүштүрүү кубаттуулугу	≥360кВА
Күч фактору	≥0,96
Электр менен камсыздоо чыңалуу	3 фазалуу 380V/50Hz (жабдуу 380V±5% чыңалууда иштей алат)

300 кВт катуу абалдагы жогорку жыштыктагы компакт түтүк ширетүүчүнүн кыскача киришүүсү жана артыкчылыктары

Урматтуу кардарлар, биздин жабдууларды тандаганыңыз үчүн рахмат. Биз сиздер менен ак ниеттүүлүк менен кызматташып, жабдууларыбызды жана сатуудан кийинки тейлөөбүздүн жакшы иштеши үчүн, эң жакшы көрсөткүчтөрдү жана сиз үчүн максималдуу пайданы түзүү үчүн колубуздан келгендин баарын жасайбыз.

Керексиз жоготууларды болтурбоо үчүн, азыр биз жабдууларды орнотуу жана колдонуу талаптары жана белгилей турган көйгөйлөр жөнүндө кененирээк айтып бергибиз келет.

Бул жабдуулар жогорку технологиялык машина болуп саналат жана биздин компаниянын жалпы жогорку жыштыктын негизинде биздин компаниянын инженерлери тарабынан кылдат иштелип чыккан. Ошондой эле бул ширетүүчү түз тигиш ширетилген түтүк (индукциялык ширетүү, контакттык ширетүү), катуулоо, эритме ж.б. Баштапкы жана кадимки катуу абалдагы жогорку жыштыктагы жабдуулар менен салыштырганда, ал төмөнкүдөй артыкчылыктарга ээ:

1.Small өлчөмү жана жеңил салмагы: түзөтүү бөлүгү жана inverter бөлүгү бир кабинетте орнотулган. Орнотуу компакттуу жана акылга сыярлык. Жалпы көлөмү ошол эле спецификациядагы кадимки жогорку жыштыктагы жабдуулардан 50% аз, ал эми салмагы 30% га азаят.

2. Энергияны үнөмдөө жана сууну үнөмдөө: ылдый түшүрүүчү трансформаторсуз байланыш кабелдери, албетте, кыскартылат жана кубат фактору 0,95ке жетет, бул көптөгөн линиялардын же кабелдердин жоготууларын азайтат. Сыноолор көрсөткөндөй, бул жабдуулар бир эле спецификациядагы кадимки катуу абалдагы жогорку жыштыктагы жабдууларга караганда 5% ашык электр энергиясын үнөмдөй алат.

3. Түзөткүч бөлүгү диод көзөмөлсүз түзөткүч көпүрөнү кабыл алат, андыктан фазаны таануунун кажети жок, жана үч фазалуу электр менен жабдуу ABC эркин туташтырылган, бул сыноо жана тейлөө үчүн ыңгайлуу.

Негизги схеманын сүрөттөлүшү

Бул аппараттын негизги схемасы, негизинен, тиристор аралык жыштык электр менен камсыз кылуу менен бирдей (тиркелген сүрөттү караңыз). Үч фазалуу 380V AC үч фазалуу толук башкаруу көпүрөсүнө кирип, пульсирлөөчү DC болуп калат. Текшерүүчү реактор жана чыпкалоочу түзүлүш бул DC чыпкасын түз туруктуу токко айландырат, андан кийин бир фазалуу инвертор көпүрөсү аркылуу жогорку жыштыктагы өзгөрмө ток берүүчү резервуарга айланат. Схема (конденсатор жана индуктор резервуарды түзөт) термелүү энергия булагы катары иштейт.
