500KW Жогорку жыштык түтүк ширетүүчү машина

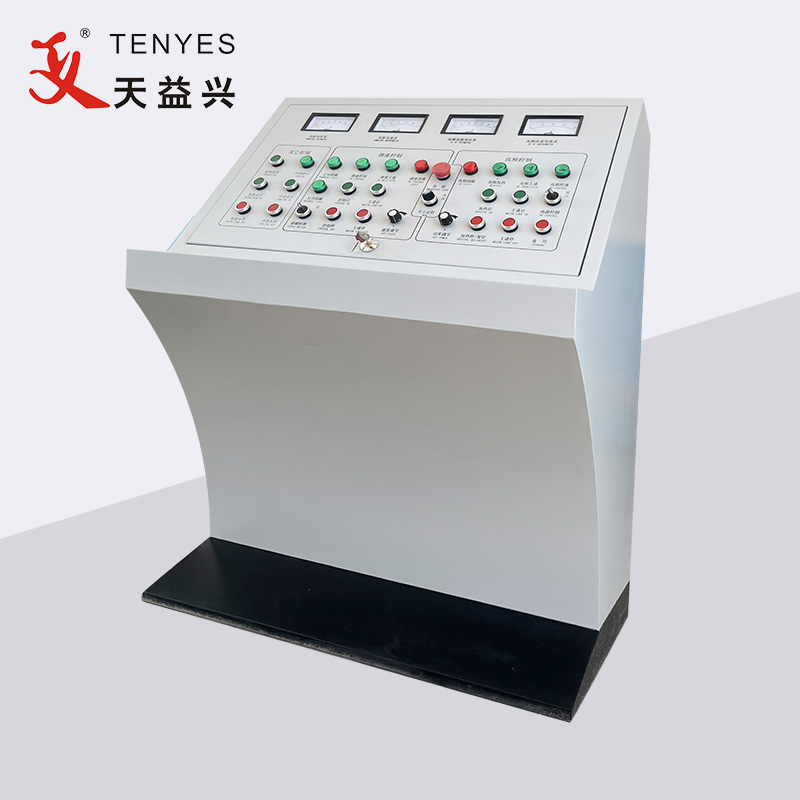

TENYES Кытайда жогорку жыштыктагы түтүк ширетүүчү машиналарды өндүрүүчүсү болуп саналат. Бул тармакта 20 жылдан ашуун тажрыйбасы бар TENYES жогорку жыштыктагы ширетүү машиналарынын ишенимдүү булагын издеген ишканалар жана подрядчылар үчүн ишенимдүү жеткирүүчү болуп калды. TENYES кардарларына ширетүүчүнү оңой иштетүү үчүн сатуудан кийинки эң сонун тейлөө жана техникалык колдоо көрсөтөт. 500KW Жогорку жыштыктагы түтүктөрдү ширетүүчү машинада жабдуулардын туруктуулугун жогорулатуу жана жабдуулардын бузулушун алдын алуу үчүн бүтүндөй машинада 20дан ашык коргоо чаралары орнотулган. Бардык сигналдар маалымат башкаруу тактасы тарабынан иштелип чыгат жана PLC системасына жөнөтүлөт. Дисплей экраны аркылуу тейлөө кызматкерлери жабдуулардын бузулушунун себебин жана аны менен кантип күрөшүү керектигин оңой түшүнө алышат.

Сурамжылоо жөнөтүү

Продукт Description

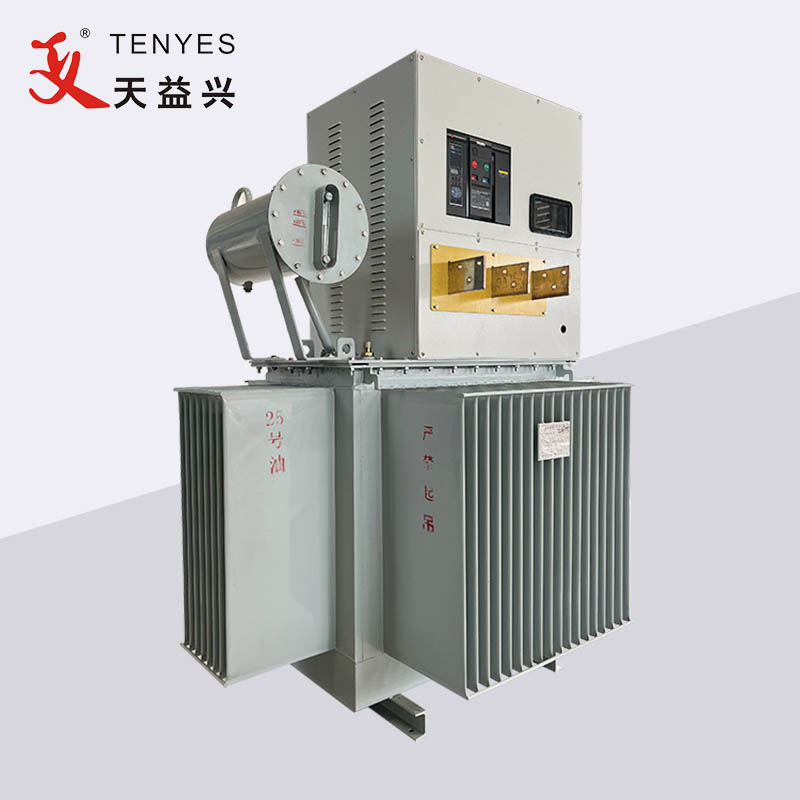

Жабдуулар негизинен трансформатордон, түзөтүүчү шкафтан жана инвертордук шкафтан турат. Негизинен жогорку жыштыктагы түз тигиш ширетилген түтүк өндүрүш линияларында колдонулат.

500KW Жогорку жыштыктагы түтүктөрдү ширетүүчү машинанын иштөө принциби:

Кадимки үч фазалуу өзгөрмө токтун күчү (линиянын чыңалуусу 380В, жыштыгы 50Гц) трансформатордун (линиянын чыңалуусу 200В, жыштыгы 50Гц) азаят, түзөткүч шкафына кирип, ректификациядан, чыңалууну жөнгө салуудан жана чыпкалоодон өтөт жана 0дөн үзгүлтүксүз жөнгө салынуучу туруктуу токтун кубаттуулугуна айланат. 240 В чейин; Инвертор көпүрөсүнө кайрадан кирип (жогорку кубаттуу транзистор MOSFET менен) ал индукциялык жылытуу үчүн жүк уячасына берилүүчү жогорку жыштыктагы ток болуп калат.

Инвертор слотунун кубаттуулугу модулдук түзүлүштү кабыл алат жана ар бир жуп кубаттуулук 50 кВттан ашык кубаттуулукту чыгара алат. Колдонулуучу энергоблоктордун саны жабдуулардын кубаттуулугуна жараша өзгөрүп турат, ал эми жабдуулардын негизги структурасы анын өлчөмүнө карабастан бирдей. Слот жогорку чыңалуу жана чыгаруу трансформатору жок, катар параллелдүү гибриддик резонанстык форма болуп саналат. Бул аппаратта колдонулуучу энергоблоктордун саны он жуп.

Бул 500KW Жогорку жыштык түтүк ширетүүчү машинанын негизги артыкчылыктары болуп төмөнкүлөр саналат:

1. Жок, жогорку чыңалуу, коопсуз, ишенимдүү, жана натыйжалуу.

2. Негизги компоненттер IR, IXYS жана Siemens сыяктуу компаниялардан импорттолгон продукциялардын бардыгы болуп саналат.

3. Кабыл алуу импульстун туурасы модуляциясы же микрокомпьютер менен башкарылган чыңалуу жөнгө салуу схемасы, туруктуу жөнгө салуу, жогорку тактык жана аз гармоникалык кийлигишүү.

4. Кубат диапазону 0дөн 100%га чейин чексиз жөнгө салынат жана ал ашыкча чыңалуу жана ашыкча ток сыяктуу каталарды коргоо системаларына ээ.

5. Иш абалын санариптик дисплей, жөнөкөй иш, жана ыңгайлуу тейлөө.

6. Жакшы ширетүүчү сапаты, бирдиктүү ширетүүчү туурасы жана жылуулук, бир нече ички жана сырткы burrs менен.

Колдонмо		Операция параметри		Электр энергиясы менен камсыздоо талабы
Болот түтүк OD	Φ114-Φ219	Номиналдык кубат	500кВт	Электр менен камсыздоо формасы	3AC 380±5%
Болот тилкесинин калыңдыгы	4,0-10,0	Номиналдуу DC чыңалуу	240V
Ширетүү режими	Индукция же байланыш түрү	Номиналдуу туруктуу ток	2500A	Электр менен камсыздоо кубаттуулугу	600 кВАдан чоңураак
		Номиналдуу жыштык	200KHZ	Күч фактору	≥0,85
Ширетүү ылдамдыгы	10-20(м)	Натыйжалуулук	≥85%	Электр менен жабдуу кабели	пластик-жез≥500mm² Жер кабели≥250мм²
		Чыгуу HF кубаттуулугу	≥500кВт
