600KW Жогорку жыштык түтүк ширетүүчү машина

Көптөгөн түтүк ширетүүчү жабдууларды берүүчүлөрдүн арасында TENYES ар кандай тармактар жана колдонмолор үчүн жогорку натыйжалуулугу 600KW жогорку жыштыктагы түтүк ширетүүчү машиналарды чыгарууга адистешкен. TENYES мыкты сатуудан кийинки тейлөө жана техникалык колдоо көрсөткөн тажрыйбалуу адистердин командасына ээ. 600KW Жогорку жыштыктагы түтүктөрдү ширетүүчү машинанын кубаттуулугу туруктуу, ширетүүчү жаркыраган сызык, ал эми ички ширетүүчү түз сызык. Жогорку тактыктагы ширетилген трубалар үчүн тандалып алынган жабдуулар. Ширетүүчү - бул Жогорку ишенимдүүлүк жана туруктуу иштөө жана башкаруу панелинин бардык модулдары универсалдуу жана жөндөөлөрсүз.

Сурамжылоо жөнөтүү

Продукт Description

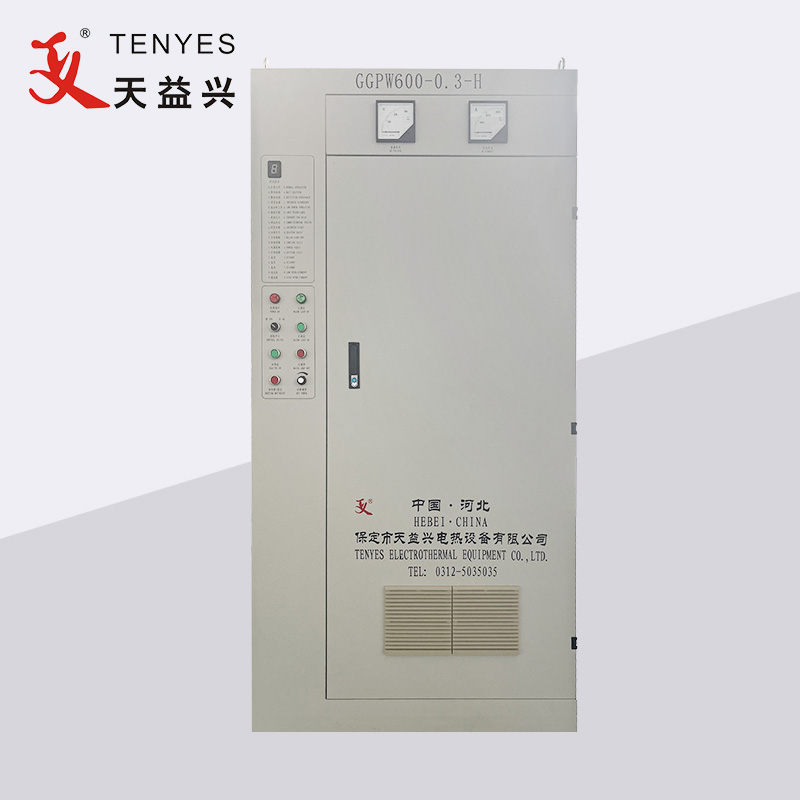

600 кВ жогорку жыштыктагы түтүк ширетүүчү машинанын түзөтүүчү шкафы

1.The катуу-мамлекеттик Жогорку жыштык түтүк ширетүү машина түзөткүч кабинет коммутатор тиштүү кабинет жана түзөтүүчү бөлүктөрүн туташтыруу комплекстүү дизайнын кабыл алат.

2.Түзөткүч үч фазалуу толук көпүрө SCR фазасын башкаруу схемасын кабыл алат жана мурунку баскычтагы пассивдүү чыпка аркылуу жабдуулардын кубаттуулугу жогору жана гармоникалык мазмуну аз болушун камсыздай алат.

3.The башкаруу чынжыр микро-контроллер негизинде DC чыңалуу кабыл алат, жана DC учурдагы кош жабык цикл башкаруу жана туруктуу чыңалуу 0 номиналдык мааниге чейин үзгүлтүксүз жылмакай жөндөө камсыз кылат.

жабдуулардын коопсуздугун камсыз кылуу үчүн комплекстүү коргоо милдеттери менен 4.Equipped Туруктуу иштеши.

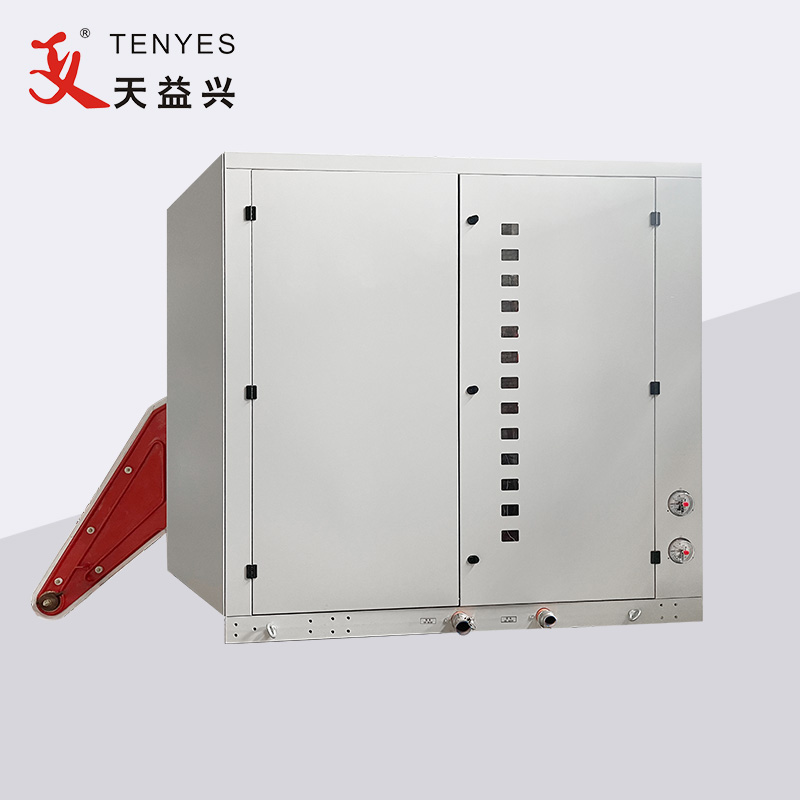

600кв жогорку жыштыктагы түтүк ширетүүчү машинанын инвертордук чыгаруу шкафы

а. Инвертор бөлүмү MOSFET бир фазалуу инвертор көпүрөлөрүнөн турат жана параллелдүү туташтырылган, бир көпүрөнүн кубаттуулугу 125 кВт/60 кВт, инвертор көпүрөсү толук кубаттуулукту топтоо үчүн модулдук ыкманы колдонот, ар бир блок көпүрө палубасы суурма типтеги түзүлүш катары иштелип чыккан. слайддардын структурасы, орнотуу жана тейлөө үчүн ыңгайлуу.

б. Кубаттын синтезин аяктоо үчүн дал келген трансформаторлорду колдонуу, экинчилик резонанстык трансформаторлорду колдонуу жана ширетүүчү трансформатордун чыгышы жок.

в. Инвертордун башкаруу схемасы туруктуу бурчту башкарууну кабыл алат жана төмөнкү функцияларга ээ: кудуктан бөгөттөө жана ашыкча ток/ашыча чыңалуудан коргоо функциялары инверторлордун натыйжалуу жана ишенимдүү иштешин камсыз кылат.

г. Мөөр басылган шассиди, суу менен муздатуучу жана тышкы кондиционерди муздатуу ыкмасын кабыл алуу.

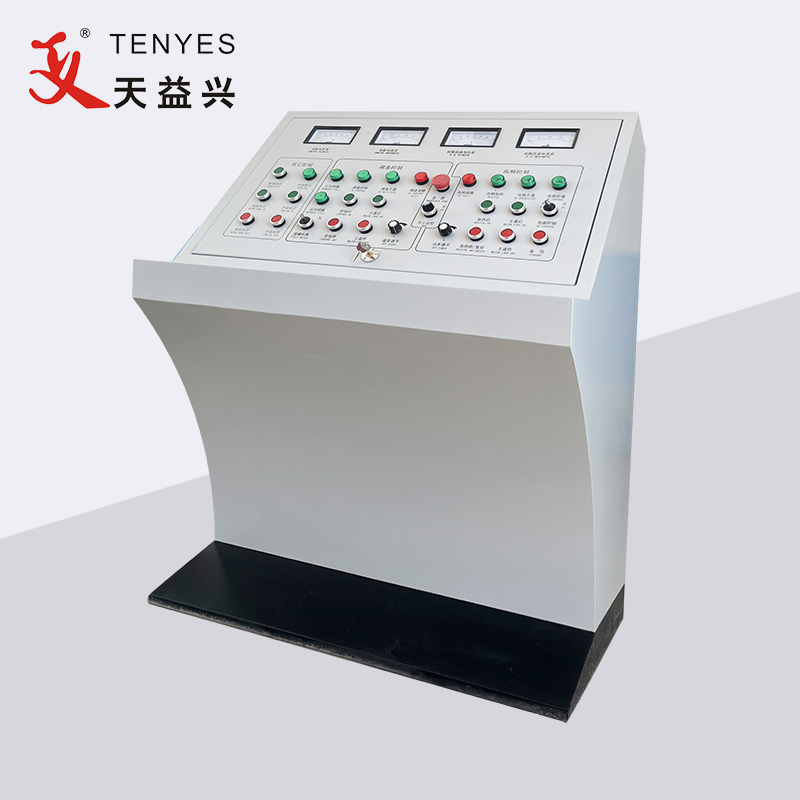

600кв жогорку жыштыктагы түтүк ширетүүчү машинанын консолу

PLC жана LCD дисплей экраны менен катуу-мамлекеттик Жогорку жыштык түтүк ширетүүчү машинаны алыстан башкарууну ишке ашыруу; Ылдамдык күчү жабык цикл башкаруу функциясы менен жабдылган.
