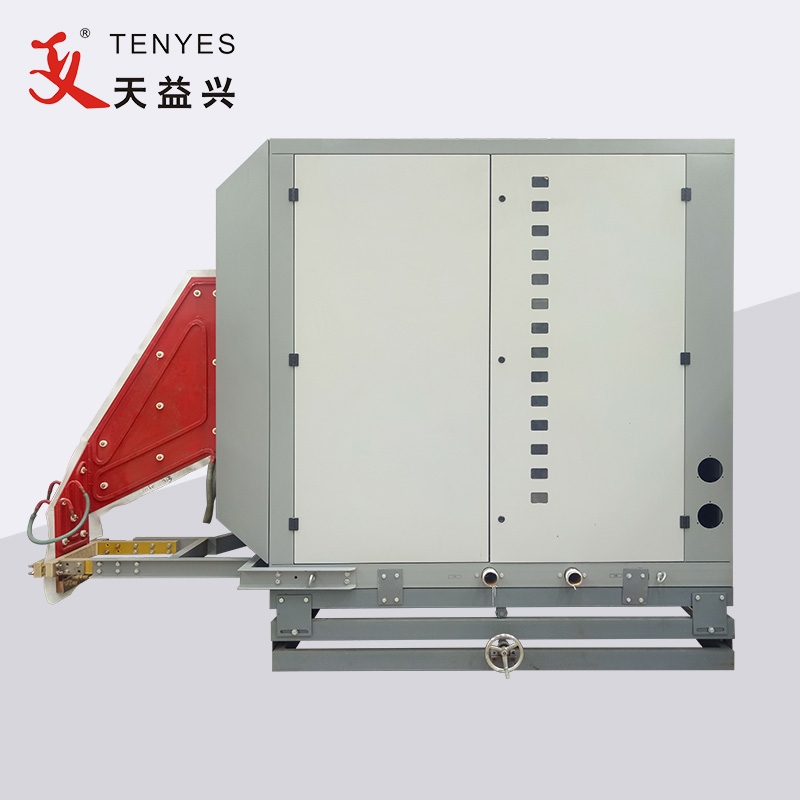

700KW Жогорку жыштык түтүк ширетүүчү машина

Бул кантип иштейт:

Жөнөкөй үч фазалуу өзгөрмө ток (линиянын чыңалуусу 380В, жыштыгы 50Гц) трансформатор тарабынан төмөндөтүлөт (линиянын чыңалуусу 200V, жыштыгы 50Гц), түзөткүчтүн шкафына кирет жана оңдоодон, чыңалууну жөнгө салуудан жана чыпкалоодон кийин 0дөн 240Вга чейин үзгүлтүксүз жөнгө салынуучу түз токко айланат. ; Андан кийин ал инвертор көпүрөсүнө кирет (жогорку кубаттуу транзистор MOSFETди колдонуу менен) жана жогорку жыштыктагы токко айланат, ал жүк ташуучу каналга берилет жана индукциялык жылытуу үчүн колдонулушу мүмкүн.

Инвертордук транзиттик блок модулдук түзүлүштү кабыл алат, ар бир жуп энергоблок 50 кВттан ашык чыгара алат, жабдуулардын кубаттуулугу ар башка, колдонулган энергоблоктордун саны ар кандай жана жабдуулардын негизги структурасы бирдей өлчөмү. Наука катар-параллель аралаш резонанс түрүндө болот, жогорку чыңалуу жок, чыга турган трансформатор жок. Бул жабдууларда колдонулган энергоблоктордун саны он төрт жуп.

TENYES 700KW Жогорку жыштык түтүк ширетүүчү машинанын негизги артыкчылыктары:

1. Жок, жогорку чыңалуу, коопсуз, ишенимдүү жана натыйжалуу

2. Негизги компоненттери импорттук буюмдар болуп саналат, мисалы: IR, IXYS жана Siemens.

3. Импульс-туурасы модуляция же микрокомпьютер башкаруу чыңалуу жөнгө салуу схемасы туруктуу жөнгө салуу, жогорку тактык жана чакан гармоникалык кийлигишүү менен, кабыл алынган.

4. электр диапазону 0-100% чейин кадамсыз жөнгө, ашыкча чыңалуу, ашыкча ток жана башка ката коргоо системалары менен.

5. Иш абалынын дисплейи санариптик, операция жөнөкөй жана тейлөө ыңгайлуу.

6. Ширеттүү сапаты жакшы, ширетүүчүнүн туурасы жана жылуулугу бирдей, ички жана тышкы бурчтары аз.

Колдонуу чөйрөсү:

Болот труба ширетүү, дат баспас болоттон жасалган түтүк ширетүү, алюминий түтүк ширетүү, жез түтүк ширетүү, H-устун ширетүү, атайын формадагы түтүк ширетүү

700KW Жогорку жыштык түтүк ширетүүчү машинанын негизги техникалык параметрлери

Модели: GGP700-0.2-H
