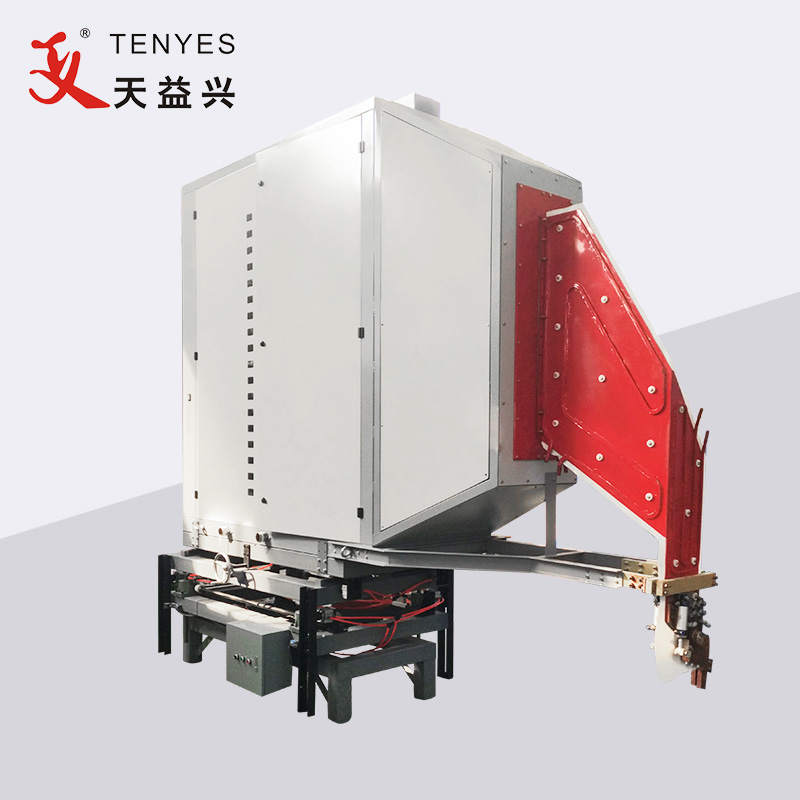

TENYES 800KW Жогорку жыштыктагы түтүк ширетүү машинасы негизинен төмөндөтүүчү май трансформаторунан, түзөтүүчү шкафтан, инвертордук шкафтан, консолдон, муздатуу тутумунан, инвертордук шкафты колдоо үчүн кронштейнден турат, кээде кардардын талаптарына ылайык DC драйвери менен дал келет.
TENYES 800KW Жогорку жыштыктагы түтүк ширетүү машинасы кадимки үч фазалуу AC кубаттуулугу (линиянын чыңалуусу 380V, жыштыгы 50HZ) трансформатордун (линиянын чыңалуусу 200V, жыштыгы 50HZ) азаят, түзөтүүчү шкафка кирет, ректификациядан, чыңалууну жөнгө салуудан жана чыпкалоодон өтөт жана 0дөн 240Вга чейин үзгүлтүксүз жөнгө салынуучу туруктуу ток күчкө айланат; Инвертор көпүрөсүнө кайрадан кирип (жогорку кубаттуу транзистор MOSFET менен) ал индукциялык жылытуу үчүн жүк уячасына берилүүчү жогорку жыштыктагы ток болуп калат. Инвертордук уячанын кубаттуулугу модулдук түзүлүштү кабыл алат жана ар бир жуп кубаттуулук 50 кВттан ашык кубаттуулукту чыгара алат. Колдонулуучу энергоблоктордун саны жабдуулардын кубаттуулугуна жараша өзгөрүп турат, ал эми жабдуулардын негизги структурасы анын өлчөмүнө карабастан бирдей. Слот жогорку чыңалуу жана чыгаруу трансформатору жок, катар параллелдүү гибриддик резонанстык форма болуп саналат. Бул аппаратта колдонулуучу энергоблоктордун саны он алты жуп.
Колдонмо |
Операция параметри |
Электр камсыздоо |
|||
Болот түтүк OD |
Φ165-Φ508 |
Номиналдык кубат |
800кВт |
Электр менен камсыздоо формасы |
3AC380±5% |
Болот тилкесинин калыңдыгы |
3,0-10,0 |
Номиналдуу DC чыңалуу |
240V |
||
Ширетүү режими |
Индукция же байланыш түрү |
Номиналдуу туруктуу ток |
4000A |
Электр энергиясын бөлүштүрүү кубаттуулугу |
1000KVAдан чоңураак |
Номиналдуу жыштык |
200KHZ |
Күч фактору |
≥0,85 |
||
Ширетүү ылдамдыгы |
10-20(м) |
Натыйжалуулук |
≥85% |
Электр менен жабдуу кабели |
Пластикалык капталган жез зымдын ар бир фазасы≥800mm² Жер зымы ≥400мм² |
