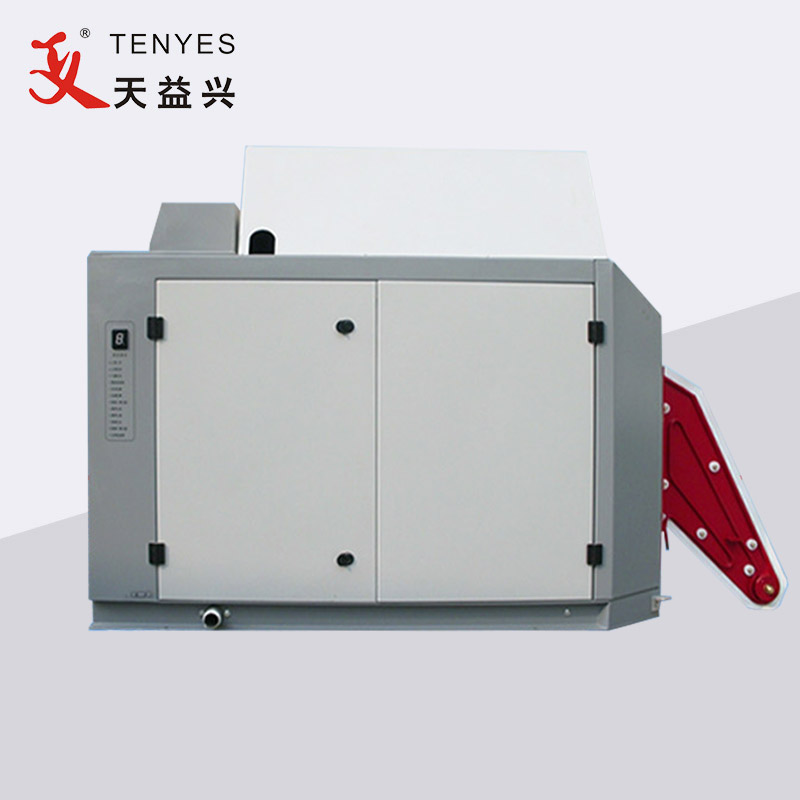

Кургак трансформатордун ичиндеги катуу абалдагы жогорку жыштыктагы ширетүүчү

Бул TENYES Inside Dry Transformer катуу абалдагы жогорку жыштыктагы ширетүүчү түз тигиш түтүктөрдү ширетүү үчүн атайын иштелип чыккан.

Бул АКШнын IR IRFP460 MOSFET жана Германиянын IXYS компаниясынын DSEI60-06A тез калыбына келтирүү диодунун жогорку кубаттуулуктагы компоненттерин кабыл алат. Жогорку кубаттуулуктагы конденсатор C жана индуктор катушкасы L ток режиминдеги параллелдүү жогорку чыңалуудагы резонанстык схеманы түзөт, ал үчүн чыгаруу трансформатору керек эмес. Ошентип, ал гана натыйжалуулугун жогорулатуу эмес, ошондой эле ширетүүчү ишенимдүүлүгүн жогорулатат.

TENYES SCR Кургак трансформатордун ичиндеги катуу абалдагы жогорку жыштыктагы ширетүүчү Киришүү

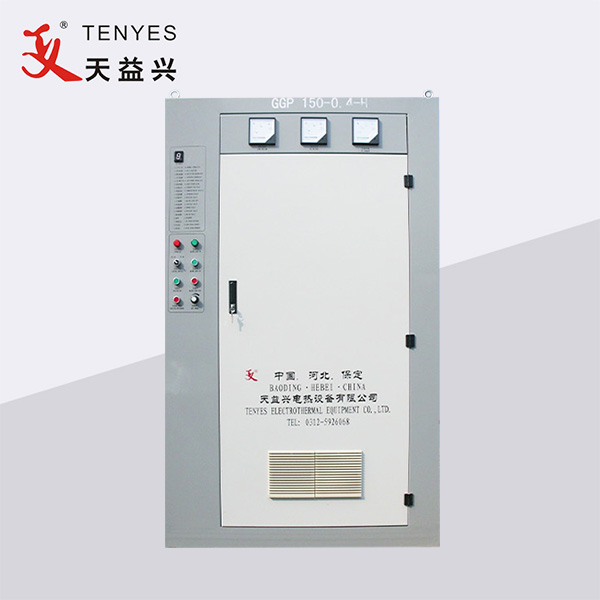

Бул TENYES SCR ичиндеги кургак трансформатор катуу абалдагы жогорку жыштыктагы ширетүүчү эң туруктуу түтүк ширетүүчү жана бул ширетүүчү 1 жылдык кепилдикке ээ. TENYES SCR Кургак трансформатордун ичиндеги катуу абалдагы жогорку жыштыктагы ширетүүчү негизинен түзөтүүчү шкафтан, инвертордук шкафтан (анын ичинде кондиционер), консолдон, муздатуу тутумунан жана төмөндөтүүчү трансформатордон турат. Биз салттуу SCR оңдоо технологиясын кабыл алат. Биз SCR Inside Dry Transformer катуу абалдагы жогорку жыштыктагы ширетүүчүнү 50 кВттан 1200 кВтка чейин чыгара алабыз.

TENYES SCR Кургак трансформатордун ичиндеги катуу абалдагы жогорку жыштыктагы ширетүүчү параметр (спецификация)

TENYES SCR Кургак трансформатордун ичиндеги катуу абалдагы жогорку жыштыктагы ширетүүчүнүн өзгөчөлүгү жана колдонмосу

Ширетүүчү Кургак трансформатордун ичиндеги SCRди колдонуу чөйрөсү катуу абалдагы жогорку жыштыктагы ширетүүчү:

Ал, негизинен, аз көмүртектүү болот, жогорку бекем болот, эритме болот, ж.

SCR ичиндеги кургак трансформатордун катуу абалындагы жогорку жыштыктагы ширетүүчү өзгөчөлүктөрү:

1. Жок, жогорку чыңалуу, коопсуз, ишенимдүү жана натыйжалуу.

2. Негизги компоненттери эл аралык белгилүү бренд азыктары болуп саналат, мисалы: IR, IXYS жана Siemens, ж.б.

3. Voltage жана учурдагы кош пикир башкаруу чынжыр, туруктуу жөнгө салуу, жогорку тактык, кичинекей кийлигишүү.

4. электр диапазону 0-100% чейин кадамсыз жөнгө болуп саналат, ашыкча чыңалуу, ашыкча ток жана башка ката коргоо системалары менен.

5. Иш абалынын дисплейи санариптик, операция жөнөкөй жана тейлөө ыңгайлуу.

6. Ширетүү сапаты жакшы, ширетүүчүнүн туурасы жана жылуулугу бирдей.

TENYES SCR ичиндеги кургак трансформатор катуу абалдагы жогорку жыштыктагы ширетүүчү чоо-жайы

Кургак трансформатордун ичиндеги SCRдин негизги принциби катуу абалдагы жогорку жыштыктагы ширетүүчү: кадимки үч фазалуу өзгөрмө ток трансформатор тарабынан төмөндөтүлгөндөн кийин, ал түзөтүүчү шкафка кирет жана ректификациядан, чыңалууну жөнгө салуудан жана чыпкалоочу шилтемелерден кийин үзгүлтүксүз жөнгө салынуучу түз ток болуп калат. ; Андан кийин ал инвертор көпүрөсүнө кирет (негизги кубаттуулук компоненти жогорку кубаттуулуктагы транзистор MOSFET колдонот) жана жогорку жыштыктагы токко өзгөрөт, ал индукциялык жылытуу үчүн жүк ташуучу каналды берүү менен колдонулушу мүмкүн. Инвертордук транзиттик блок модулдук түзүлүштү кабыл алат, ар бир жуп энергоблок 50 кВттан ашык чыгара алат жана колдонулган энергоблоктордун саны жабдуулардын күчүнө жараша ар кандай болот. Наука катар-параллель аралаш резонанс түрүндө болот, жогорку чыңалуу жок, чыгуучу трансформатор жок.
