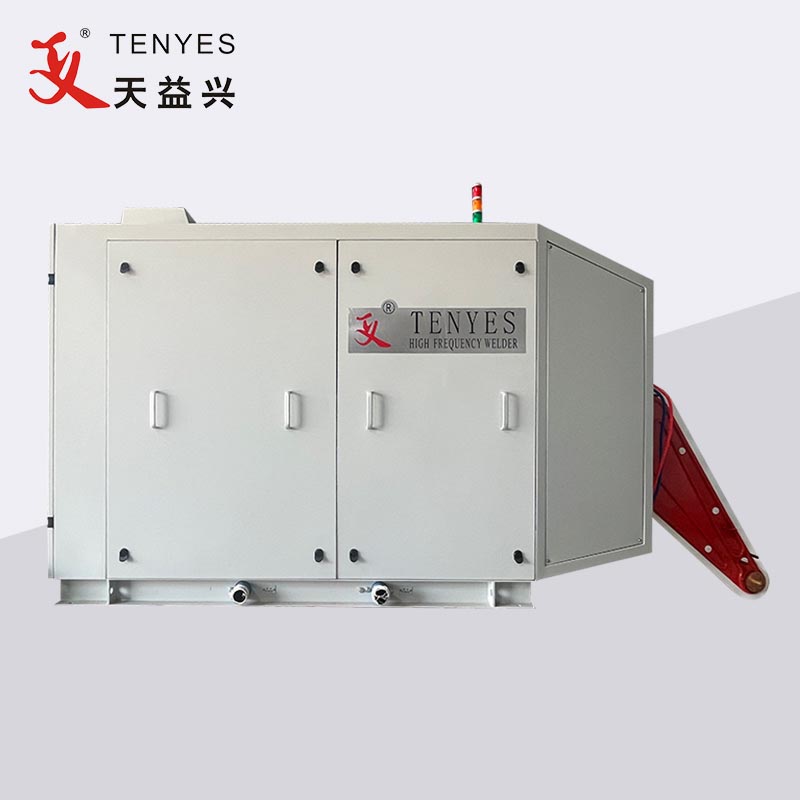

SiC-MOSFET катуу абалдагы жогорку жыштыктагы түтүктөрдү ширетүүчү

Технология жакшырган сайын, жакында катуу абалдагы жогорку жыштыктагы ширетүүчү үчүн SiC-MOSFET деп аталган үчүнчү муундагы жарым өткөргүч материалды кабыл алды.

Үчүнчү муундагы жарым өткөргүч материалдар SiC-MOSFETтин иштөө мүнөздөмөлөрү

1. Жогорку температурага жана жогорку басымга каршылык: SiC кең тилкеси Si 3 эсеге жакын, андыктан ал жогорку температура шарттарында да туруктуу иштей ала турган электр түзүлүштөрүн ишке ашыра алат. SiC изоляциясынын бузулуу талаасынын күчү Si дан 10 эсе көп, ошондуктан Si приборлоруна салыштырмалуу допингдин концентрациясы жогору жана пленканын калыңдыгы жука дрейф катмары бар жогорку вольттогу электр түзүлүштөрүн жасоого болот.

2. Түзмөктү миниатюризациялоо жана жеңил: кремний карбиддик аппараттар жогорку жылуулук өткөрүмдүүлүккө жана кубаттуулуктун тыгыздыгына ээ, бул аппаратты кичирейтүү жана жеңил салмакка жетүү үчүн, жылуулук таркатуучу тутумун жөнөкөйлөштүрө алат.

3. Төмөн жоготуу жана жогорку жыштык: кремний карбид аппараттардын жумушчу жыштыгы кремний негизделген аппараттардын 10 эсеге жетиши мүмкүн, жана натыйжалуулугу дээрлик 50% га энергия жоготууларды азайтууга болот жумушчу жыштыгын жогорулатуу менен төмөндөйт эмес; Ошол эле учурда жыштыктын көбөйүшүнө байланыштуу индуктивдүүлүк жана трансформаторлор сыяктуу перифериялык компоненттердин көлөмү азаят, ал эми системанын курамынан кийинки көлөм жана башка компоненттердин баасы төмөндөйт.

SiC-MOSFET катуу абалдагы жогорку жыштыктагы түтүктөрдү ширетүүчүнүн артыкчылыктары

Si-MOSFET аппараттарына караганда 1,60% төмөн жоготуу, ширетүүчү инвертордун эффективдүүлүгү 10% дан ашык жогорулайт, ширетүү натыйжалуулугу 5% дан ашык жогорулайт.

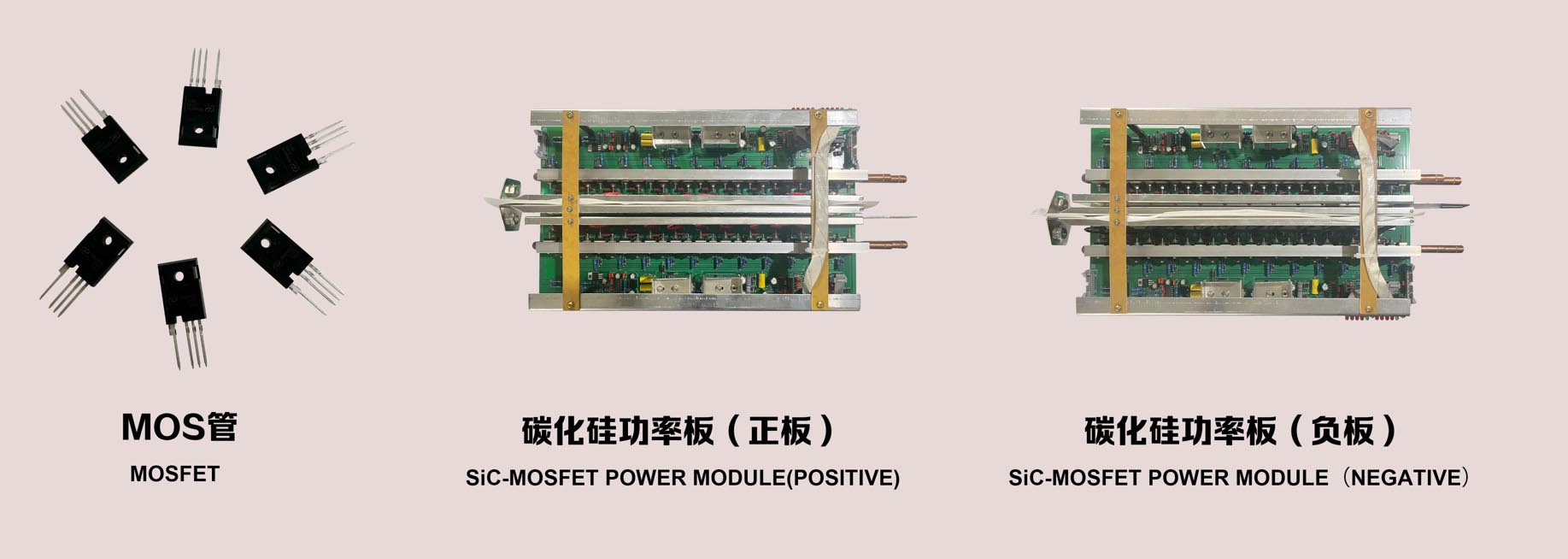

2.Single SiC-MOSFET кубаттуулугунун тыгыздыгы чоң, чогулган саны ошого жараша азаят, бул түздөн-түз ката чекиттерин жана тышкы электромагниттик нурланууну азайтат жана инвертордук кубаттуулуктун ишенимдүүлүгүн жакшыртат.

3.SiC-MOSFET оригиналдуу Si-MOSFETден жогору чыңалууга туруштук берет, ширетүүчү DC номиналдык чыңалуу коопсуздукту камсыз кылуу шартында ошого жараша көбөйдү (параллель резонанстык ширетүүчү үчүн 280VDC жана сериялык резонанстык ширетүүчү үчүн 500VDC). Тармак тараптын Power фактору ≥ 0,94 .

4.New SiC-MOSFET аппарат жоготуу Si-MOSFET гана 40% түзөт, белгилүү бир муздатуу шарттарында, которуу жыштыгы жогору болушу мүмкүн, сериясы резонанстык Si-MOSFET ширетүүчү жыштык эки эселенген технологияны кабыл алат, SiC-MOSFET түздөн-түз долбоорлоо жана өндүрүүгө чейин кабыл алат 600KHz жогорку жыштыктагы ширетүүчү.

5.New SiC-MOSFET ширетүүчү DC чыңалуу жогорулайт, сетка тарабындагы электр фактору жогору, AC учурдагы кичинекей, гармоникалык ток аз, электр менен камсыздоо жана бөлүштүрүү үчүн кардардын баасы абдан кыскарып, электр менен жабдуунун натыйжалуулугу жакшырат.
