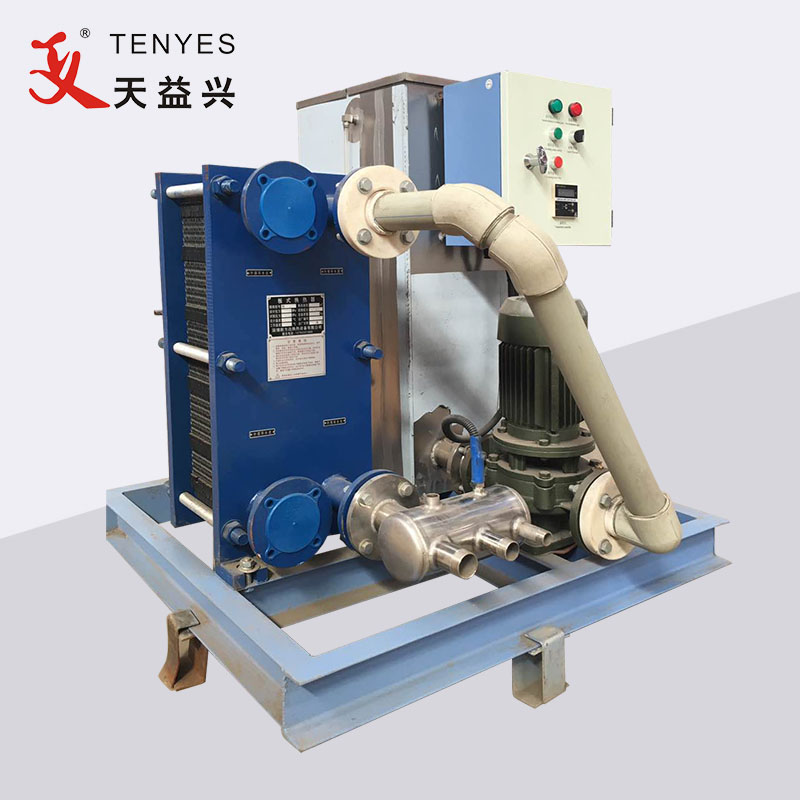

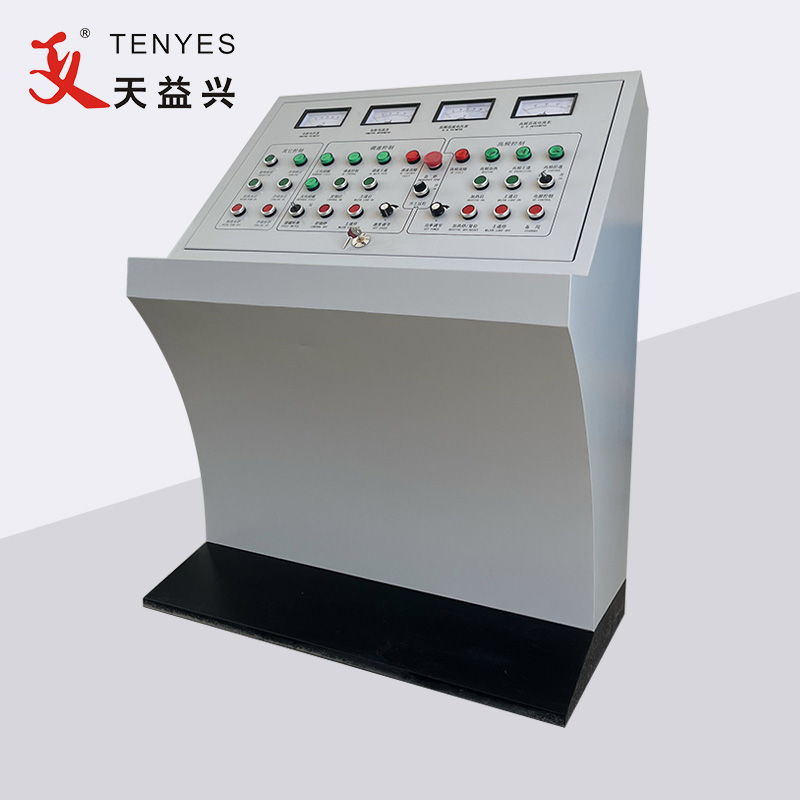

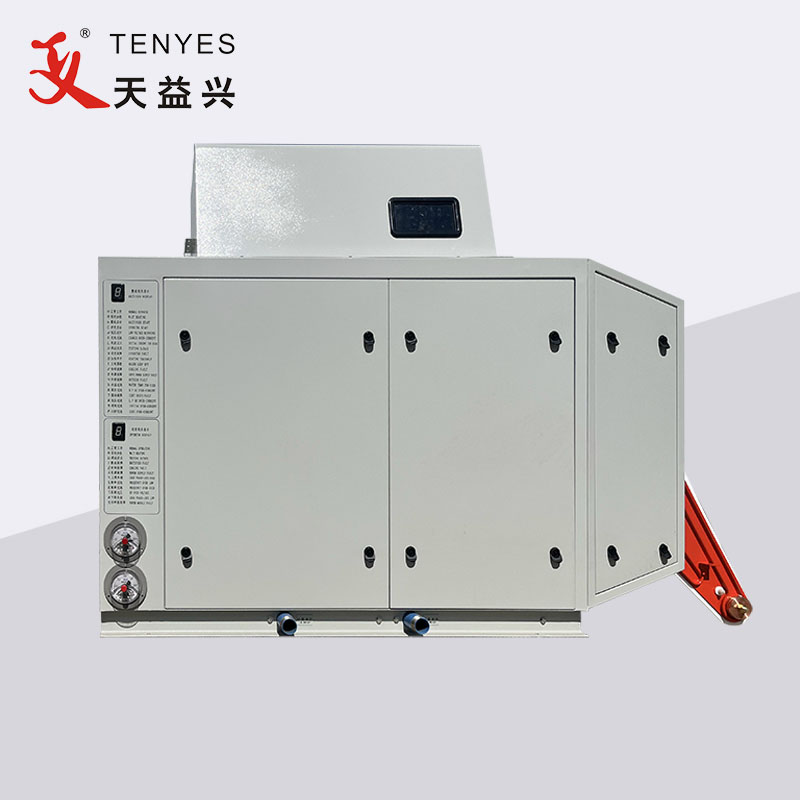

150KW катуу мамлекеттик жогорку жыштык компакт түтүк ширетүүчү

Тиристордун түзөткүчү фазага өтүүчү башкарууну кабыл алгандыктан, кубаттуулукту жөнгө салуу триггер бурчун өзгөртүү менен чыңалууну жөнгө салуу болуп саналат. Схема электр тармагынан жетишпеген бурчу бар синус толкунун өзүнө сиңирип алат, ал эми синус толкунунун башка бөлүгүн электр тармагына бурчу жетишпейт. Албетте, сол бөлүгү гармоника көп санда камтыйт. Ошол эле учурда, ар кандай чыңалуу жана ток фазаларына байланыштуу кубаттуулук фактору төмөн (туруктуу токтун чыгуу чыңалышы канчалык төмөн болсо, кубаттуулук фактору ошончолук төмөн).

Теориялык эсептөөлөр жана тестирлөө көрсөткөндөй, үч фазалуу толук башкарылуучу көпүрө түзөткүчтүн триггер бурчу нөлгө барабар болгондо же диоддордон турган башкарылбаган көпүрө түзөткүч колдонулганда, пайда болгон гармоника өтө аз жана кубаттуулук коэффициенти өтө жогору ( 0.9). Бирок, практикалык колдонууда, ал туруктуу туруктуу чыңалууну үзгүлтүксүз жөнгө салуу функциясына ээ болушу керек (башкача айтканда, чыгуу кубаттуулугун жөнгө салуу), ал эми жабдуулар түбөлүккө толук чыңалууда иштей албайт. Жабдуу минималдуу гармонияга, эң жогорку кубаттуулук коэффициентине жана жөнгө салынуучу кубаттуулукка ээ болушу үчүн, башкарылбаган түзөтүүчү көпүрөнүн артына башка чыңалууну жөнгө салуучу түзүлүштү кошуу керек.

Ошондуктан, интенсивдүү изилдөөлөрдөн кийин, биз сандык башкаруу түзөткүч технологиясын иштеп чыгып, улуттук патент (zl201520767232. X) алдык.

Жалпы өнөр жайда колдонулган үч фазалуу төрт зым 380V, 50Гц AC "үч фазалуу түзөтүүчү көпүрө" аркылуу (алты ZP диодунан жана бир жолку оңдоодон турат) 300Гц пульсирлөөчү DC болуп, андан кийин LC чыпкалоодон кийин жылмакай DC болуп өзгөрөт. (реактивдүүлүк жана сыйымдуулуктан турат), андан кийин инверсиядан жана чыңалууну бир фазалуу инвертор көпүрөсү менен жөнгө салуудан кийин он кГцден ашык башкарылуучу жыштык жана чыңалуу менен өзгөрүлмө токко айландырылат (IGBTтин төрт тобунан турат), Андан кийин ал төмөнкү вольттуу пульсирлөөчү болуп калат. Жогорку жыштыктагы трансформаторду төмөндөтүүдөн жана диодду оңдоодон кийин туруктуу ток (экинчи ректификация), андан кийин реактивдүүлүктөн же конденсаторду текшилөөдөн жана чыпкалоодон кийин жылмакай төмөн вольттуу DC болуп калат.

IGBTтен турган бир фазалуу инвертор көпүрөсү эки функцияга ээ: инвертор жана чыңалуу жөнгө салуу. Башка сөз менен айтканда, өндүрүштүк керектөөлөргө ылайык, DC AC га өзгөртүүгө болот.

Жогорку жыштыктагы трансформатор ферритти магниттик өткөрүүчү материал катары кабыл алат жана баштапкы трансформация катышы муктаждыктарга ылайык иштелип чыккан, аз көлөмдө, арзан баада жана жогорку өткөрүмдүүлүк натыйжалуу.

TENYES 150KW катуу абалдагы жогорку жыштыктагы компакттуу түтүк ширетүүчүсү PWM сандык башкарууну оңдоо технологиясы менен төмөнкү артыкчылыктарга ээ:

1) Жогорку кубаттуулук фактору: кубаттуулук фактору ≥ 0,92, реактивдүү кубаттуулукту компенсациялоочу жабдууларды кошуунун кереги жок.

2) Төмөн гармоникалык булгануу: жалпысынан, кошумча гармоникалык тазалоо жабдууларын кошуунун кереги жок

3) Туруктуу чыгаруу кубаттуулугу: чыгуу толкуну ≤ 0,2%, ал эми ширетилген түтүктүн бурагы бирдей.

4) Fast коргоо ылдамдыгы: ката блокировка коргоо убактысы ≤ 10 μ S. Жабдуулар көбүрөөк ишенимдүү.

5) Жогорку энергия натыйжалуулугу: реактивдүү кубаттуулуктун жоготуусу азаят, анткени бүт машинанын натыйжалуулугу жакшырат.
