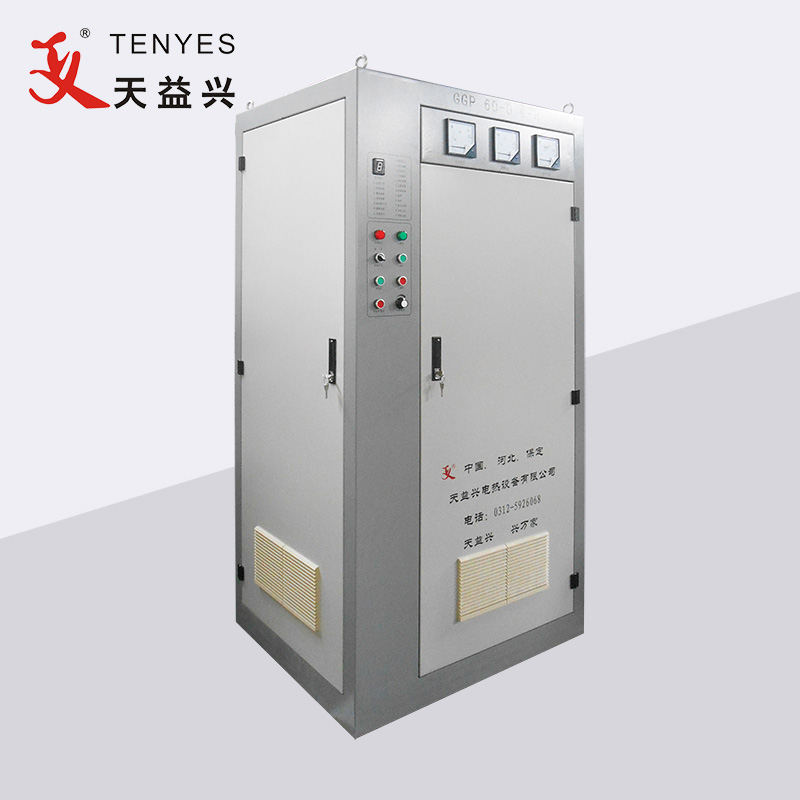

TENYES 60KW Жогорку жыштык түтүк ширетүүчү машина болот түтүк / түтүк түз тигиш индукциялык ширетүү үчүн иштелип чыккан. Ширетүүчүнүн бүт комплекти түзөтүүчү шкафтан, инвертордук шкафтан (слот шкафы), жумшак суу үчүн циркуляциялык муздатуу тутумунан, борбордук башкаруу консолунан, чыгуучу шинага, индукциялык/контакттуу ширетүү тутумунан жана башкалардан турат. Катуу-мамлекеттик жогорку жыштыктагы ширетүүчү машина үзгүлтүксүз операцияларга ылайык иштелип чыккан.
Болот түтүктөрдү ширетүүчү жогорку жыштыктагы электр менен жабдууну камсыз кылуучу инвертордук чыгаруу шкафы, IRFP460 жана америкалык IR корпорациясынын жана Германиянын IXYS корпорациясынын тез калыбына келтирүүчү диоду (FRD) DSEI60-06P негизги кубаттуулук түзүлүш катары электр конверторун түзүү үчүн колдонулат. Бир катмарлуу электр модулунун чыгаруу кубаттуулугу 50KW ашык, бүт машинага параллелдүү 2 катмар кубаттуулук модулун (100КВттан айырмаланып) кабыл алат. номиналдык жумушчу жыштыгы 450 KHZ болуп саналат. бүт машина максималдуу чыгаруу күчү 100KW жетиши мүмкүн. Ошол эле электр модулдары бири-бирин алмаштыра алат.
Номиналдуу чыгаруу кубаттуулугу: 60kW
Ширетүү режими: индукциялык түрү
Номиналдуу туруктуу чыңалуу: 250V
Номиналдуу туруктуу ток: 250A
Номиналдуу жыштык: 450KHZ
бүт натыйжалуулугу: η≥85%
Электр менен камсыздоо чыңалуусу: 3 фазалуу 380V/50Hz (жабдуу 380V±5% чыңалууда иштей алат)
Энергияны бөлүштүрүү кубаттуулугу: ≥65kVA
Кубат фактору: ≥0,85
Электр менен жабдуу кабели: пластикалык капталган жез кабелинин ар бир фазасы ≥70мм2, жер зымы≥20мм2
Description |
Композиция / Модел |
Саны |
60KW Жогорку жыштык түтүк ширетүүчү машина |
Түзөткүч шкаф |
1 |
Инвертордук шкаф |
1 |
|
консол |
1 |
|
Трансформатор |
1 |
|
Суу-суу муздатуу системасы |
1 |
