Жаңы структура катуу абалдагы HF Compact түтүктөрдү ширетүүчү

Түзөткүч шкафтарынын жана инвертордук шкафтардын салттуу өзүнчө типтеги схемасынын ордуна, бул жаңы түзүм катуу абалдагы HF компакт түтүк ширеткичи эки негизги функционалдык блокту бирдиктүү компакттуу шкафка бириктирет. Бул интеграция тутумдун түзүмүн жөнөкөйлөтүү аркылуу жалпы жабдуулардын изи кыскарбастан, ошондой эле эки блоктун ортосундагы ички зымдар аралыкты кыскартып, сигналдын кийлигишүүсүн азайтат жана ширетилген түтүктү өндүрүү процессинде электр энергиясын берүүнүн туруктуулугун жакшыртат.

Катуу мамлекеттик HF Compact түтүк ширетүүчү, адатта, төмөнкү бөлүктөрдөн турат:

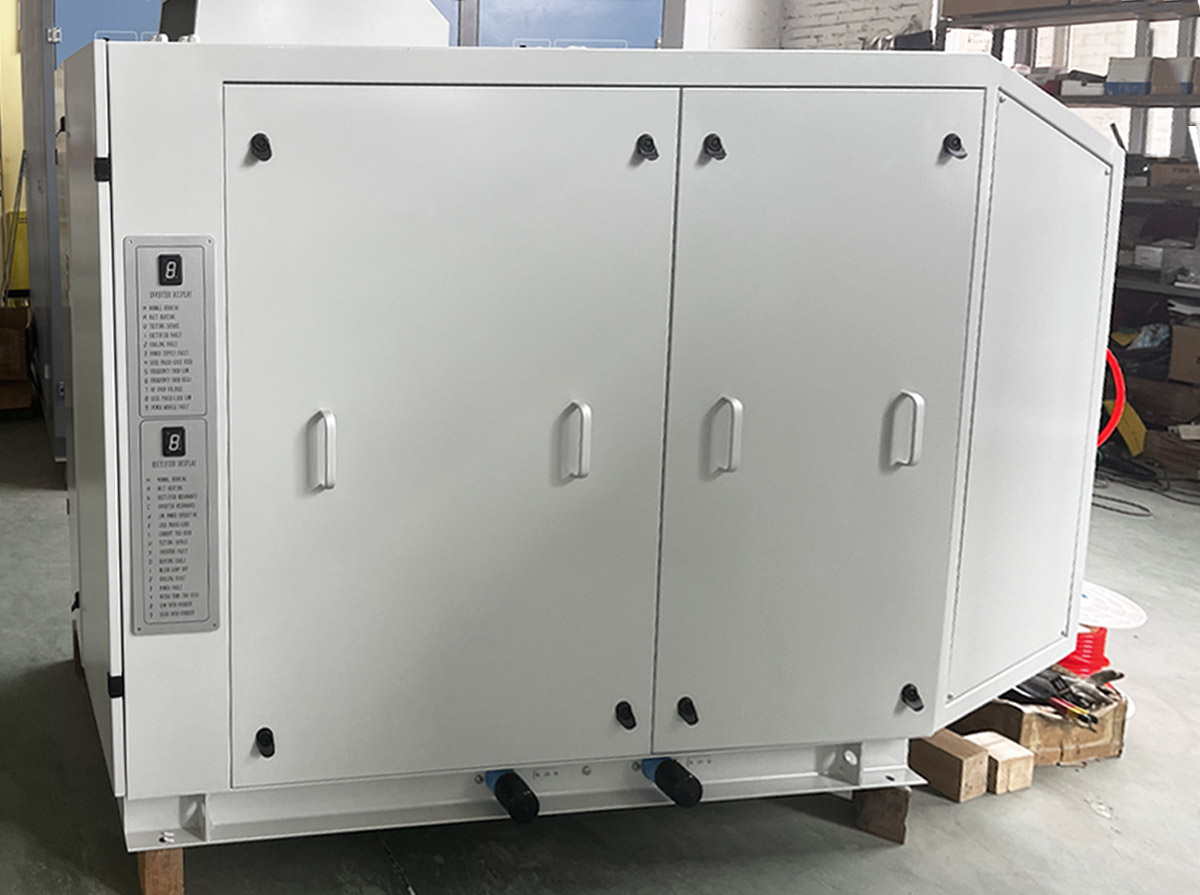

1.New структурасы катуу абалдагы HF Compact түтүк ширетүүчү Негизги кабинет:

Биз түзөткүчтү жана инвертордук шкафты бир кабинетте жасай турган бул жаңы түзүлүштү колдонобуз. Бул жаңы дизайн көбүрөөк мейкиндикти үнөмдөйт жана кардарлардын кабелдерин оңой туташтырат. Бул жаңы түзүлүш үчүн азыр биз 50Квдан 400Квга чейин иштеп жатабыз. Эгерде чоңураак кубаттуулуктагы ширетүүчү болсо, биз дагы эле өзүнчө түтүк ширетүүчүсүн колдонууну сунуштайбыз.

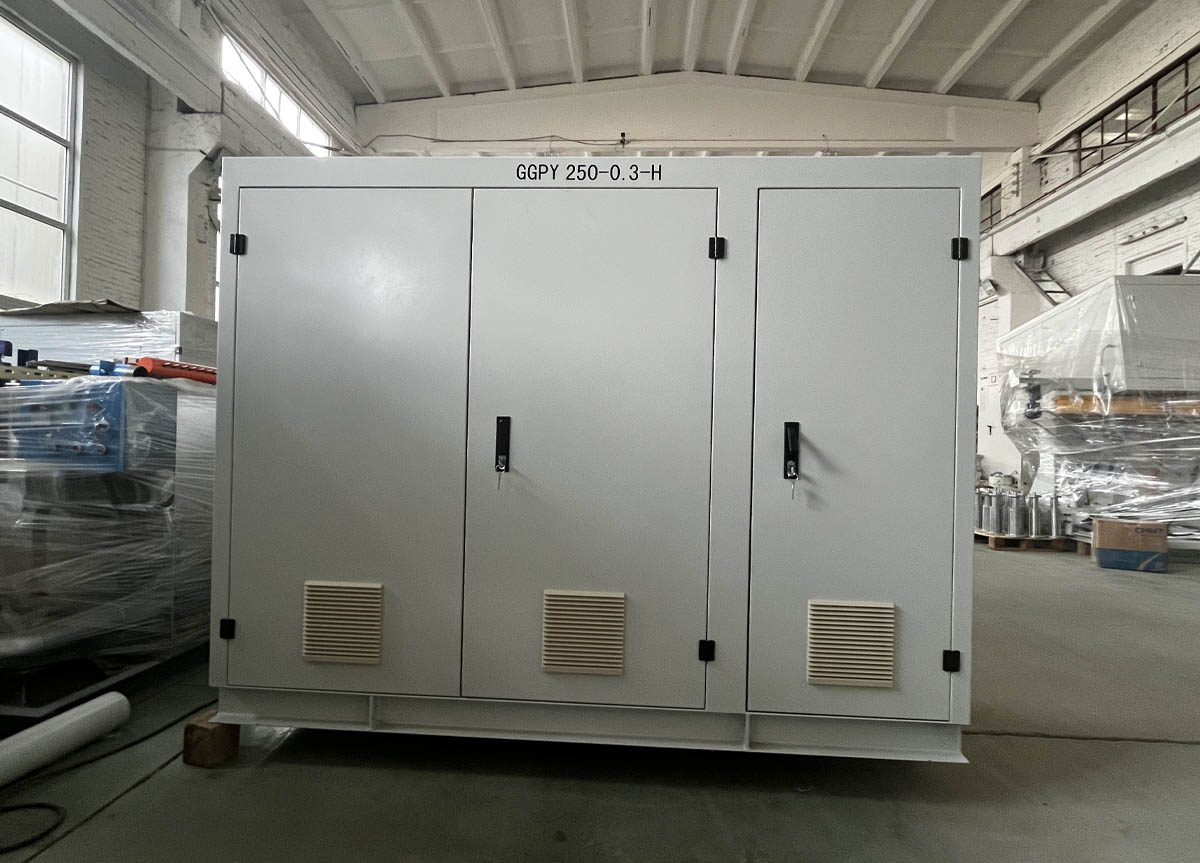

2. Кургак трансформатор кабинети

Бул Кургак трансформатордук шкафтын ичинде биз кургак ылдыйлатуучу трансформатор менен жабдылган, ал салттуу май трансформаторунун ордуна көптөгөн өлкөлөргө жеткирүүнү оңой эле бүтүрө алат.

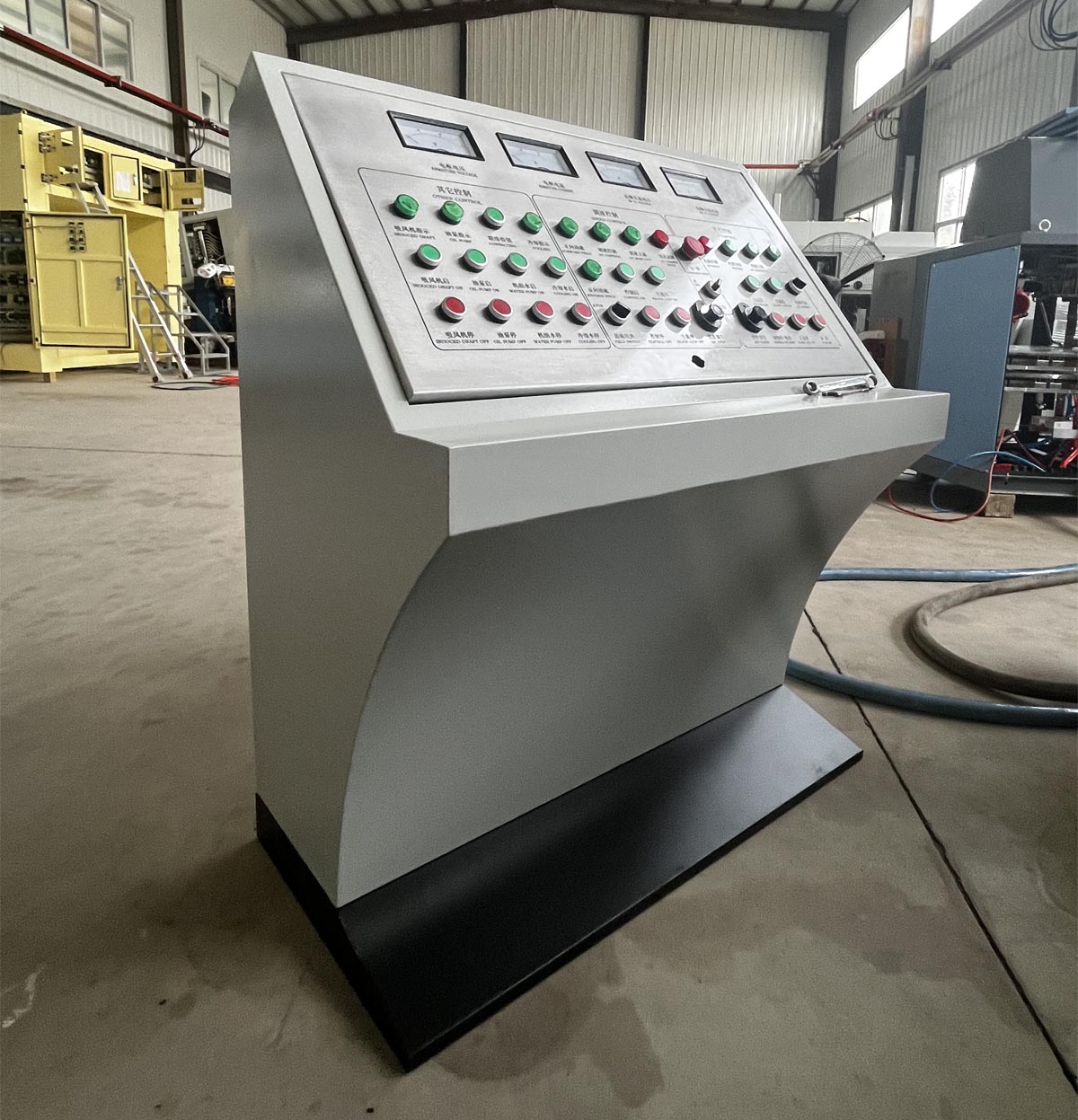

3.Console

Борбордук башкаруу консолу катуу абалдагы HF компакт түтүк ширетүүчүнү, ылдамдыкты башкаруу шкафын (айдоочуну), суу муздаткычты, желдеткичтерди ж.б. алыстан иштетүүгө жетише алат. Жабдуулар.

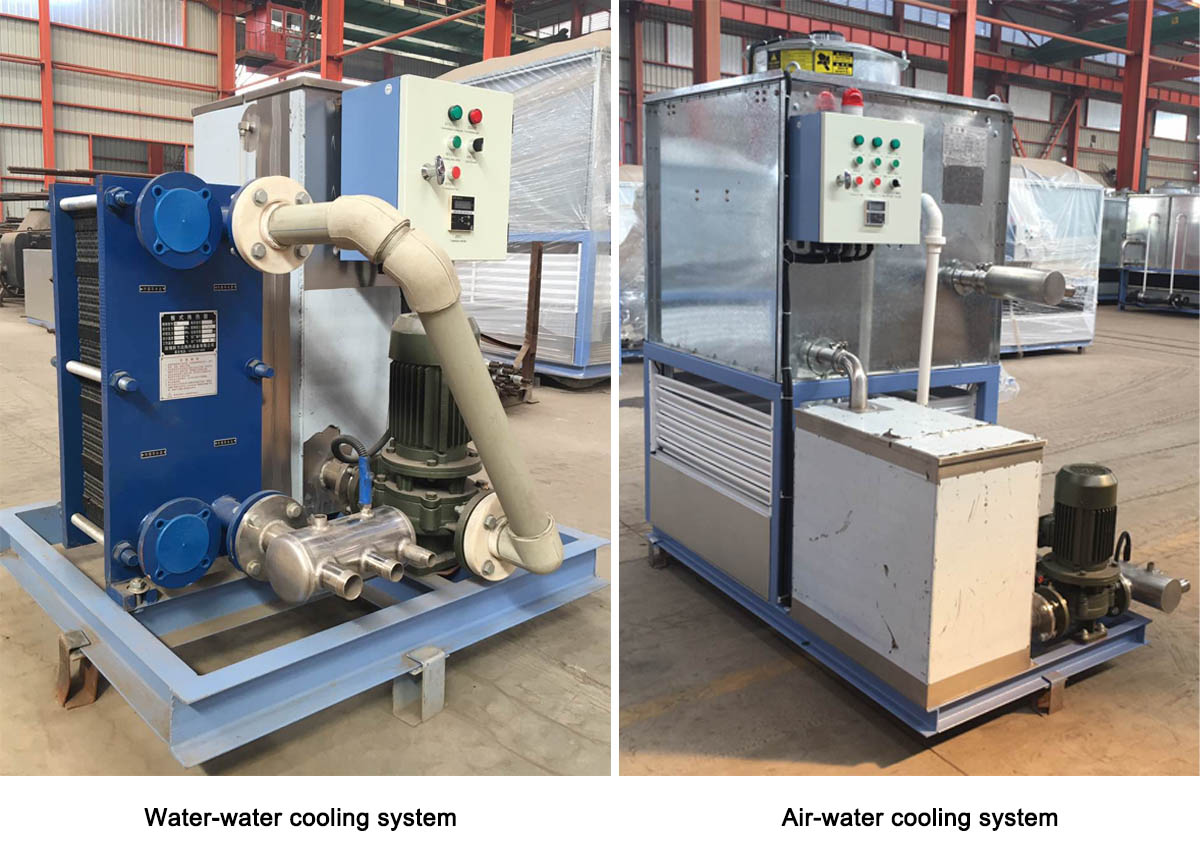

4.cooling системалары: суу-суу муздатуу системасы же аба-суу муздатуу системасы милдеттүү эмес

Жаңы түзүлүштөгү катуу абалдагы HF компакт түтүк ширетүүчүнүн муздатуу системасы негизинен жогорку жыштыктагы ширетүүчүнү жана суу менен муздатылган ылдамдыкты башкаруу шкафтарын (айдоочу) ички жүгүртүүдөгү жабык схемада муздатуу үчүн колдонулат. Адатта эки түрү бар: аба-суу муздатуу системасы жана суу-суу муздатуу системасы. Аба-суу муздатуу системасы өз алдынча иштей алат, суу-суу муздатуу системасы муздатуу мунарасы же бассейн менен жабдылышы керек. Бул жабдуулар кичинекей аянтты ээлейт жана жылытуу жабдууларынын узак мөөнөттүү туруктуулугун камсыз кылуу үчүн жылуулук энергиясы менен камсыздоонун кире турган суунун температурасы эффективдүү 40°Стан төмөн көзөмөлдөнөт.
